詳細資料：

真空閘閥結構特點
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對 合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

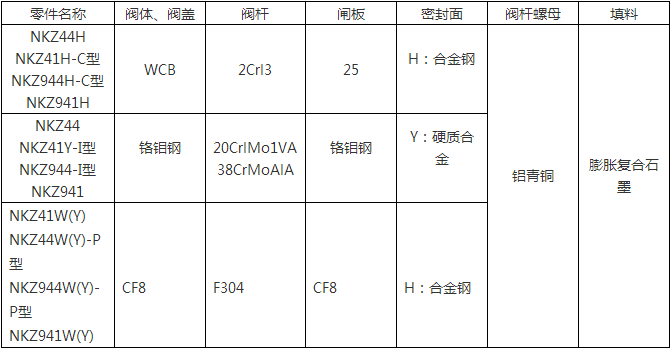

NKZ41H (NKZ44H)真空法蘭閘閥主要零件材料

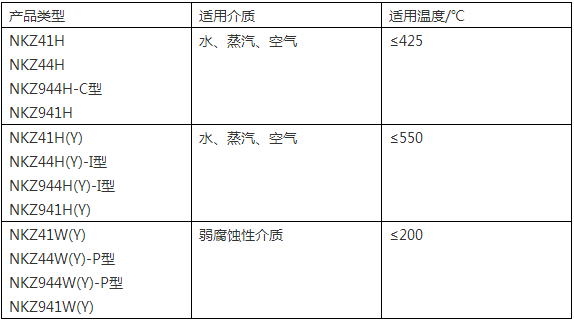

NKZ41H (NKZ44H)真空法蘭閘閥使用范圍

NKZ41H (NKZ44H)真空閘閥示意圖：

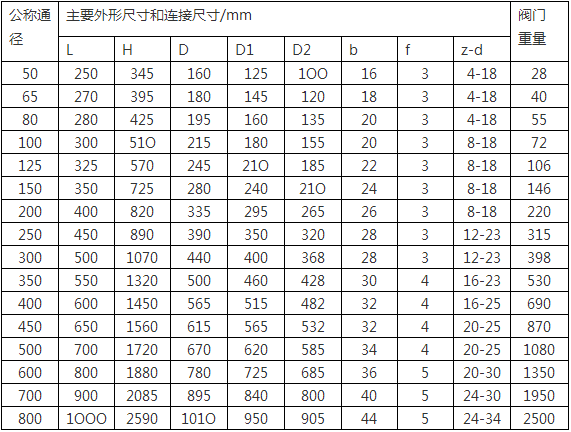

NKZ41H (NKZ44H)   1.0Mpa主要尺寸及重量

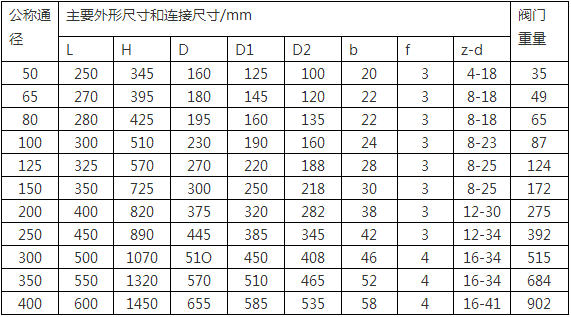

NKZ41H (NKZ44H) 1.6Mpa主要尺寸及重量

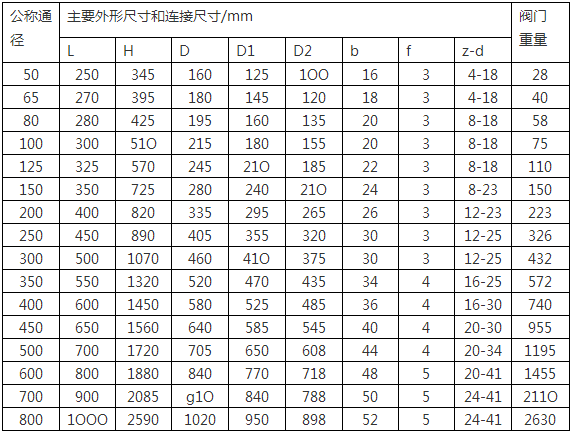

NKZ41H (NKZ44H) 2.5Mpa主要尺寸及重量

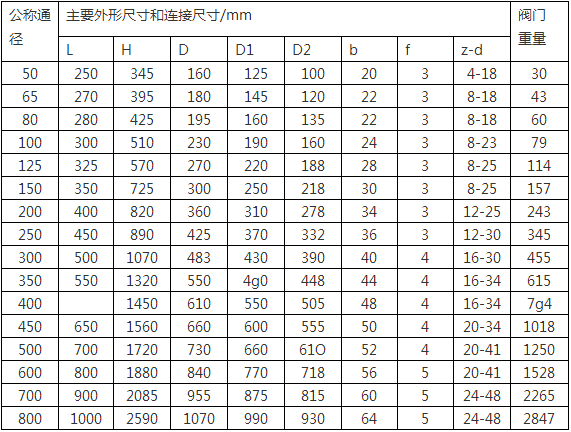

NKZ41H (NKZ44H) 4.0Mpa主要尺寸及重量

1、真空隔離閘閥原理

關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。

2、真空隔離閘閥選用

閘閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，一般不作為調節或節流使用。

3、真空隔離閘閥分類

閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。

4、真空隔離閘閥特點

流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。

5、真空隔離閘閥施工、安裝要點

1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。

5、帶傳動機構的真空隔離閘閥，按產品使用說明書的規定安裝。

訂貨須知：

    一、①NKZ41H/NKZ44H真空閘閥產品名稱與型號②NKZ41H/NKZ44H真空閘閥口徑③NKZ41H/NKZ44H真空閘閥是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定型號，請按型號直接向我們?nèi)A揚銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?nèi)A楊的閥門 為您審核把關。
